VLF SIN 34

Цена по запросу

VLF SIN 34 с модулем TD

Цена по запросу

  • Высокая испытательная мощность до 5 мкФ
  • Практичная, прочная и удобная конструкция
  • Однокнопочное управление easyGO
  • Интегрированная система безопасности
  • Протоколирование
  • Продолжительный режим работы

Описание

СНЧ Sinus 34 кВ представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения. Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.

Помимо кабелей и оболочки СНЧ испытательная установка Sinus 34 кВ может – в комбинации с прибором поиска замыканий на землю ESG NT – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.

Технические характеристики

Выходное напряжение

VLF sinus

0 ... 24 кВэфф / 0 ... 34 кВпик



Постоянное напряжение

± 0 ... 34 кВ

VLF прямоуг. напряжение

0 ... 34 кВ

Точность

± 1%

Разрешение

0.1 кВ

Выходной ток

Диапазон измерений

0 ... 14 мА

Точность

± 1%

Разрешение

1 мкА

Частотный диапазон

0.01 Гц ... 0.1 Гц

автоматич. согласование частоты

Испытательная емкость

0.6 мкФ @ 0.1 Гц на 24 кВэфф

5 мкФ @ 0.01 Гц на 21 кВэфф

14,4 мкФ - максимально возможное при уменьшенной частоте и напряжении.

Испытательная емкость при 0.1Гц

6/10 кВ

6,35/11 кВ

12/20 кВ

12,7/22 кВ

Испытание 3-Uo



0.85 мкФ (18 кВ)

0.75 мкФ (19 кВ)

0.5 мкФ (34 кВ)*

0.5 мкф (34 кВ)*



*Синусоидальное напряжение

Диагностика 1.5-Uo

1.65 мкФ (9 кВ)

1.55 мкФ (10 кВ)

0.85 мкФ (18 кВ)

0.75 мкФ (19 кВ)

Входное напряжение

100В ... 260 В, 50/60 Гц, 400 ВА

Испытание оболочки

0 ... 5 кВ, 0 ... 10 кВ DC

Точная локализация повреждения оболочки

0 ... 5 кВ, 0 ... 10 кВ DC,

Тактовая частота 1:3 и 1:4

Безопасность

Мониторинг заземления, автомат. разрядка испытуемого объекта

Размеры (Ш x В x Гл)

520 x 450 x 300 мм

Вес

25 кг

Класс защиты

IP 20 / IP 54

(работа/транспортировка)

Рабочая температура

-20 °C ... +55 °C

Температура хранения

-25 °C ... +70 °C

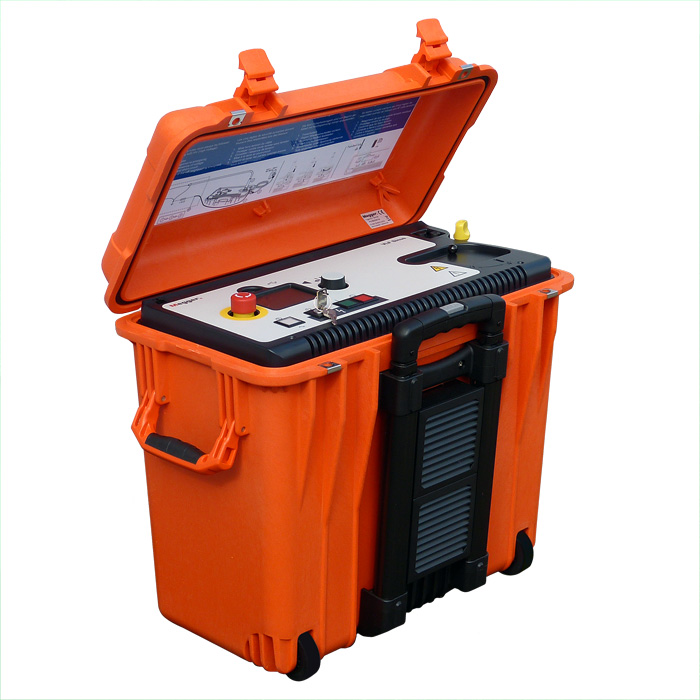

Испытательная установка кабелей среднего напряжения VLF SINUS 34
